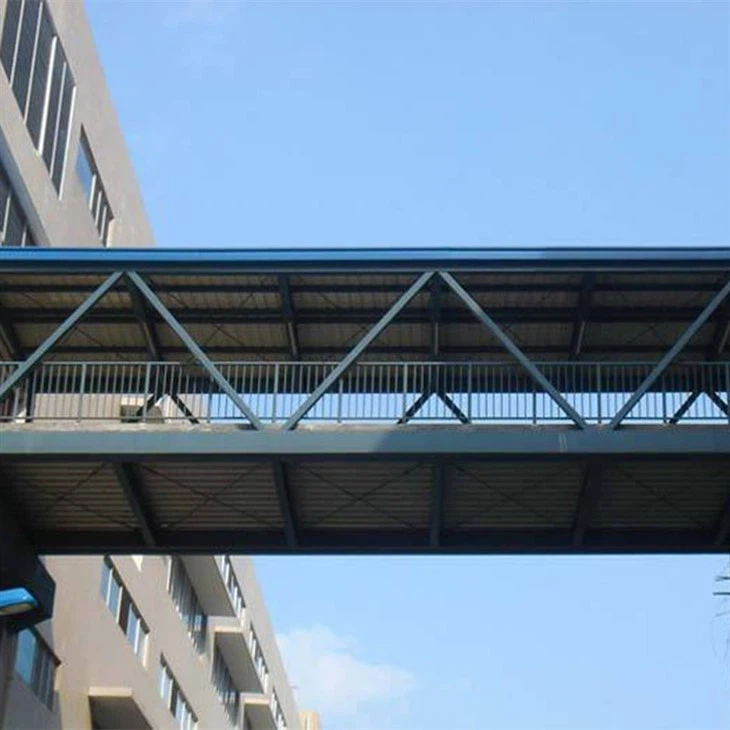

Введение стального конструкционного коридора

АСтальная конструкция коридораявляется частью сложной высокоэтажной системы строительной структуры. Это «мост» воздушной связи между двумя и более высокими зданиями, который может соответствовать требованиям архитектурного моделирования и многофункционального использования.

Ключевые факторы конструкции коридора стальной конструкции

В конструкции коридора стальной конструкции необходимо учитывать следующие факторы:

1. Нагрузка

Различные применения коридора должны учитывать, что коэффициенты нагрузки различны. Общие нагрузки включают самообеспечение, нагрузку на активность персонала, ветровую нагрузку, нагрузку снега и т. Д.

2. Структурная форма

В начале дизайна необходимо учитывать длина, ширина и высота коридора. И нужен ли коридор между различными высокими зданиями многоэтажную структуру или одноэтажный коридор структуры.

3. Материалы выбирают

Основные компоненты коридора стальной конструкции включают сталь и соединительные детали. В целом, высокопрочная сталь и коррозионная сталь является лучшим выбором. Соединения между различными стальными элементами в основном сварные или высокопрочные болты.

4. Структура поддержки

Опорная структура коридора стальной конструкции может находиться в виде стальных колонн, стальных балок или стальных пластин для удовлетворения требований нагрузки.

Стальная конструкционная коридор материалы изготовления

Требования к материалам для стальных коридоров

Изготовление коридора стальной конструкции требует тщательного выбора материалов (таких как сталь, болты и сварки) для соответствия строгим стандартам. Эти компоненты жизненно важны для обеспечения структурной целостности, безопасности и производительности строительного коридора, особенно в коммерческих высотных стальных зданиях или небоскребах.

Стальная пластина

Для сборника критических компонентов с нагрузкой в коридорах конструкционных стали, таких какСварные H-лучи, Королевые столбцы, иКронштейны, подключенные к столбцам, Q390 и стальные пластины более высокого класса являются оптимальным выбором. Удельная стальная оценка варьируется в зависимости от толщины во время сборной (например, возьмите Q390):

Толщина> 35 мм: используйте сталь Q390GJB.
Толщина меньше или равна 35 мм: используйте сталь Q390B.

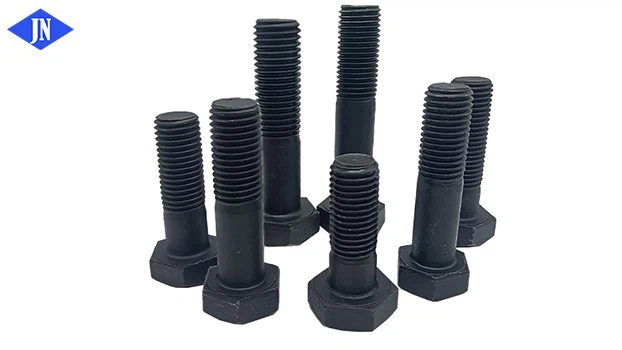

Высокие болты

Болты служат важными разъемами в стальных конструкциях. Для крупномасштабных проектов стальной конструкции, таких как стальные конструкционные коридоры, предпочтительны высокопрочные болты:

Болты управления натяжениемиБольшие болты с головкой шестиугольника
Материал болта: ASTM A325, ASTM A490, EN 14399, Q355 и т. Д.
Силовые оценки: 8,8, 10,9, 12,9
Диаметр: m 16- M30 (выбран на основе расчетов нагрузки).

Сварные шпильки и напольные палубы

Комбинация стального настила иСварные шпильки(Shear Studs) усиливает нагрузочную способность коридора, сейсмическое сопротивление и общую структурную стабильность. Сварные шпильки помогают поглощать силы воздействия во время землетрясений, повышая безопасность и долговечность структуры. Рекомендуемые спецификации сварки на основе толщины стальной палубы:

Толщина стальной палубы (мм)	Сварные шпильки размер (метрика)	Длина сварочных шпильков (мм)
120 мм	M16	90 мм
130-150 мм	M19	100 мм

Характеристики коридора стальной конструкции

Стальный коридор легче и более гибкий, чем традиционный бетонный коридор. Он изготовлен из стали, легкий и может быть гибко отрегулирован до структурной формы и размера.

Сталь обладает высокой деформационной сопротивлением и долговечностью и может противостоять большим силовым эффектам. Следовательно, стальный коридор может поддерживать стабильность и безопасность в различных климатических условиях для облегчения пешеходов.

Коридор стальной конструкции принимает сборные стальные конструкционные компоненты и сварку на месте, поэтому скорость конструкции быстрая, и его можно принять и использовать как можно скорее.

Заключение

Стальный коридор является важным мостом, соединяющим различные высотные здания. Syenrgia ценит отношения, которые мы строим с клиентами, и стремится удовлетворить их конкретные потребности в своих проектах по строительству стали.Получите свое решение для коридора на индивидуальной стальной конструкции прямо сейчас!

горячая этикетка : Стальной конструктивный коридор, производители конструкционных коридоров Китая, поставщики, завод

Дизайн	Tekla / bim / cad
Стандарты	ГБ	Астм	КАК	Поступка
Материалы	Q235B/C/D/E/F Q355B/C/D/E/F Q390B/C/D/E/F Q460C/D/E/F Q500C/D/E/F Q550C/D/E/F Q620C/D/E/F Q690C/D/E/F Q800C/D/E/F Q890C/D/E/F Q960C/D/E/F	A36 A283 (gr.c/gr.d) A572 (Gr.42/Gr.50/gr.55/gr.60/gr.65)	Как 3678 гр.250 Как 3678 гр.350 Как 3678 гр.450 Как 3678 гр.500 Как 3678 гр.550 Как 3678 гр.600	S235JR/JO/J2 S275JR/JO/J2 S355JR/JO/J2 S420N, NL S460N, NL S500Q/QL S550Q/QL S620Q/QL S690Q/QL S890Q/QL/QL1 S960Q/QL
Рабочая температура	Выше - 196 степень
Сварки Стандарты	Gb 50661-2011 /aws d1.1 /d1.1mpeembe
Обработка поверхности	Песок (выстрел) взрыв / кислотная промывка
Покрытие	HDG (DFT больше или равен 85 мкм) Живопись (DFT больше или равна 125 мкм. Известный бренд: International / Jotun / Hempel)
Стандарты болтов	ГБ	Астм	AS/NZS	Поступка	Джис
Гекс -головные болты	ГБ/T1231	ASTM A490 ASTM A325	As 1252-1	En 14399-4 En 14399-3	Jis b 1186- f8t jisb 1186- f10t
Болты управления натяжением	GB3632	ASTM A325TC ASTMA490TC	As 1252-2	En 14399-10	Jis ii -09- s10t
Сварные шпильки	ГБ/т 10433	AWSD1.1	-	ISO 13918	JIS B1198
